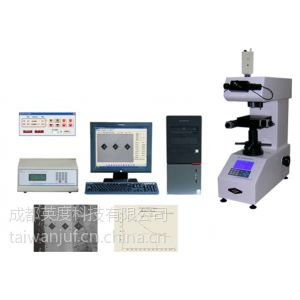

成都/绵阳/德阳带步进工作台图像分析自动转塔维氏硬度计产品简介 Brief
该系列仪器是在带图像分析自动转塔数显维氏硬度计基础上，增加X－Y自动步进工作台的控制，直接对硬度计进行控制和数据通讯，包括物镜与压头自动转换，设定控制自动加荷加载，单个压痕或连续多个压痕，设定步进距离，步进移动的模式，步进移动步长，步进自动移动，图像分析软件，自动记录压痕直径与硬度值，自动绘制深度与硬度梯度的X—Y坐标曲线图，自动进行硬度标尺转换，准确确定和设置压痕位置与试样边缘的距离，提供word和excel格式的测试报告，可按需要方便的插入试样表面金相组织的图像和硬度值曲线图，用于测定渗碳层、电镀层深度、氮化层、细小零件等金相组织结构的硬度测量，适用于热处理、科研单位、大专院 校、轴承等检测企业。
To determine micro hardness of finished surface of small-size or sheet-like parts, micro hardness of superficial layers such as electroplated, carburized and nitrided layers, and micro hardness of brittle materials such as agate, ceramics and other non-metallic materials;
Also, to examine and take photograph of microstructure of materials and to determine micro hardness of the phase structure for analytical purpose.
成都/绵阳/德阳带步进工作台图像分析自动转塔维氏硬度计技术规格 MAIN SPECIFICATIONS 型号 Type | HVS-5ZJC/LCD | HVS-10ZJC/LCD | HVS-30ZJC/LCD | 物镜/压头切换 Lens/Indenter switch | 自动完成物镜与压头转塔过程 With Motorized Turret | 转塔定位误差 Position accuracy | 2?m以内 Not greater than 2?m | 试验力 Test force | N | 2.942,4.903,9.807, 19.61,29.42,49.03 | 4.903,9.807,19.61, 29.42,49.03,98.07 | 9.807,24.52,49.03, 98.07,196.1,294.2 | 符号 Symbol | 0.3, 0.5,1, 2, 3, 5(kgf) | 0.5,1,2, 3, 5,10 (kgf) | 1,2.5,5,10,20, 30(kgf) | 加荷方式 Loading mode | 自动加荷,保荷和卸荷 Automatic application, duration and removal of load | 保荷时间 Duration time | 5-60 sec selectable. 步长 (In step of) 5 sec. | 硬度测量范 Measuring range | 5 HV – 3000 HV以上above 硬度示值误差Indication error≤3% | | 测量显微镜Microscope | 物镜Objective | 20x 10x | 10x 5x | | 目镜Eyepiece | 15x（可选配Optional ：10X ） | 显示器上倍率 Magnify on TV | 约800倍 About 800x | 约400倍 About 400x | | 最小计数单位Min. division | 0.01?m | | 最小检测单位Min. division | 0.05?m | 0.1 ?m | | 程序控制电动X-Y工作台 | 尺寸：148 × 148 × 50 mm 移动范围：50 × 50 mm最小读数：0.0001 mm，重复定位精度0.3um 控制：用控制箱或测试软件 实时显示工作台位置 单点压痕或自动连续多点压痕 变速移动：平台移动时，速度可任意设置 | | 光路切换Optical path | 双光通道（测量/摄影切换） Measurement / Photo switch | 测量读数方式 Reading mode | 用MH_VK软件进行测量，也可用目镜测量 Measurement with the MH_VK software or with the eyepiece micrometer | | MH_VK硬度测试软件及数据输出 | 显示：试验力，保荷时间，D1, D2, HV硬度值，平均值，分散 度，标准偏差，自动绘制硬度曲线图，自动进行标尺转换，包 括洛氏（HRA，HRB，HRC，HRD，HRF，HR15N，HR30N， HR45N，HR15T，HR30T，HR45T）、布氏（HB）、里氏（HL）、 肖氏（HS）和抗拉强度（TS）。 自动生成试样多部分硬度曲线的组合曲线、硬度曲线图的直方 图，以及组合 梯度曲线的组合直方图 同时提供按中国标准GB和按美国标准ASTM的硬度换算及 按机械（轴承） 行业标准JB的专用硬度换算 用标准尺或用硬度块对硬度值进行***校准。 对试验力偏差引起的硬度值误差进行自动修正。 可手动或自动测量，局部放大测量，可鼠标测量或键盘测量。 可获得***放大倍数的图像，提供Word和Excel格式的报告。 可在报告中添加测试点的位置和硬度换算值，试样金相图像 或梯度曲线图。 | | 操作系统 | WinXp or Vista | | 试件高度Max. test height | 160 mm | 压头到机壁距离 Center-wall distance | 135 mm | 执行标准(或参照) Standards concerned | 中国*** GB/T 4340 ， ****** 6507， 美国标准ASTM E384， 日本标准 JIS B7734 | 标准配件，附件 Standard attachments | 物镜20x,10x (在机上) | 物镜10x,5x (在机上) | 标准硬度块HV5 | 标准硬度块HV5 HV10 | 标准硬度块一套 HV10 HV30 | 维氏压头 (在机上)、薄片夹紧器、平口钳、小圆工作台、冷 光源灯泡、小水平仪器、内置打印机、计算机及硬度测试软件 1套、自动XY工作台及控制箱、程序加密锁、CCD彩色摄像 头及接筒、激光打印机 | | 选购件Option | 大圆平面工作台,万向式平口钳, 90° 120°V型工作台,可选配第 3个物镜，金相图像分析软件金相镶嵌夹具 | | 电源 Power | 220 VAC, 50/60 Hz | | 尺寸 Dimensions | 主机尺寸 Net：540×220×630mm 包装 Packing: 730×510×775 mm | | 重量 Weight | 主机 Main tester：46 Kg 毛重 Gross：70 Kg |
|
